listening fatigue reduced to a minimum听力疲劳降至最低；

    Brilliant,clear tone明亮清晰的语气；

    Better Listening更好的聆听；

    All-triode amps全三极管放大；

    Natural Harmonics自然谐波；

    布鲁克的“瞬态峰值”（transient peak）技术，使其能够处理远超 10 瓦额定功率的瞬时功率峰值，同时将失真度保持在制造商规定的恒定功率输出标准范围内。

  以上根据Brook公司各种宣传手册总结。

  沃尔什（Walsh）之前曾就职于线圈公司，并设计过雷达电源、巨像计算机（Mark II Colossus_computer）电源，布鲁克放大器所用变压器也都是自己设计生产的。

  Brook放大器走的是“群众”路线，相比麦景图等高大上品牌，布鲁克注重的是“听感”人群。著名的克利普斯号角音箱（Klipschorn）的创始人保罗·威尔伯·克利普什（Paul Wilbur Klipsch）也推荐搭配布鲁克12A放大器来推。

  诺大的Klipschorn音箱用标称10W输出功率的布鲁克12A来推？开、开什么玩笑？按照Klipsch的说法是认真的，原因请看下面解说。至于说布鲁克专为Klipschorn配套的Brook 12A-K1，也并没有什么特别的。

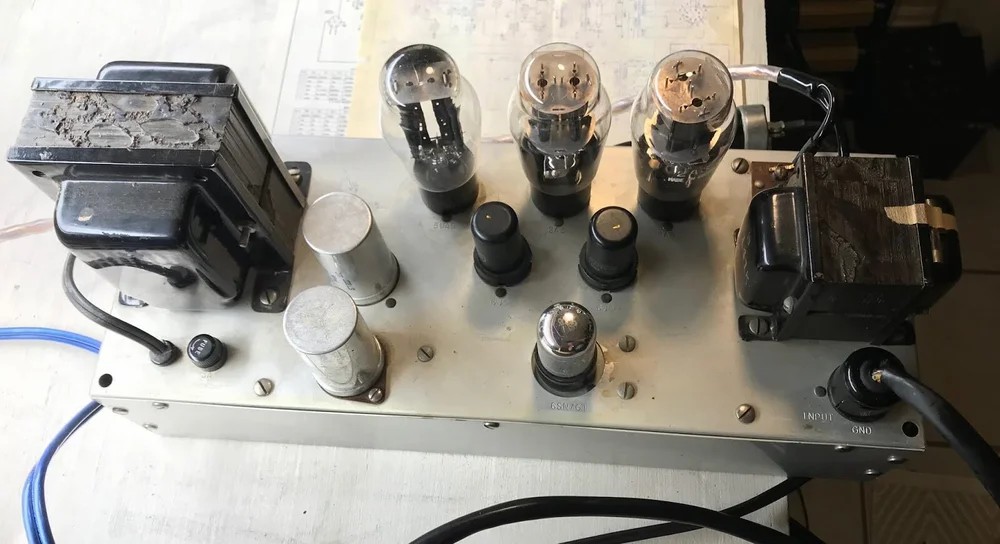

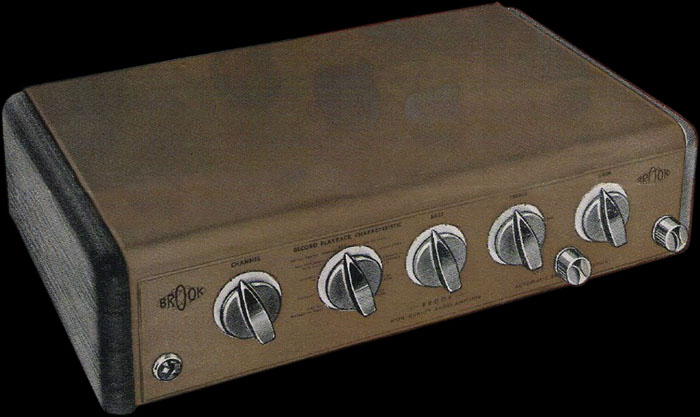

  Brook 12A属于单独出售的后级放大器，12A3则是包含前级整套出售的，还有Brook 10C、10C3也是这样的配置。

  似乎每个放大器品牌都是这样，比如西电、麦景图马兰士等，后级、前级分开独立，只是配套前级的电源要从后级上供应~独立的插座接口。这样的电源供应看似方便也有不便，有不少客户找我制作这样前级的独立供电盒子，以便甩开与其配套后级的绑定，灵活使用前级放大器。下图是为麦景图前级制作的前级供电盒子，还有其他几个牌子的前级都有制作过这样的独立供电部分，说明这些单独的前级依然有其生命力。

  Brook放大器创始人林肯·沃尔什（Lincoln Walsh）自己也研发了理想的扬声器系统，并于1964年申请了相干声扬声器（Coherent-sound loudspeaker）专利，此专利1969年获准。并委托扬声器制造商“欧姆声学”（Ohm Acoustics）公司开发Ohm Wals扬声器系列产品。遗憾的是，林肯·沃尔什于 1971 年去世，就在 Ohm 公司即将把这款新扬声器推向市场之前不久。

  以上宏观的介绍了Brook放大器及其相关事宜，让我们对其放大器有个全面的了解。

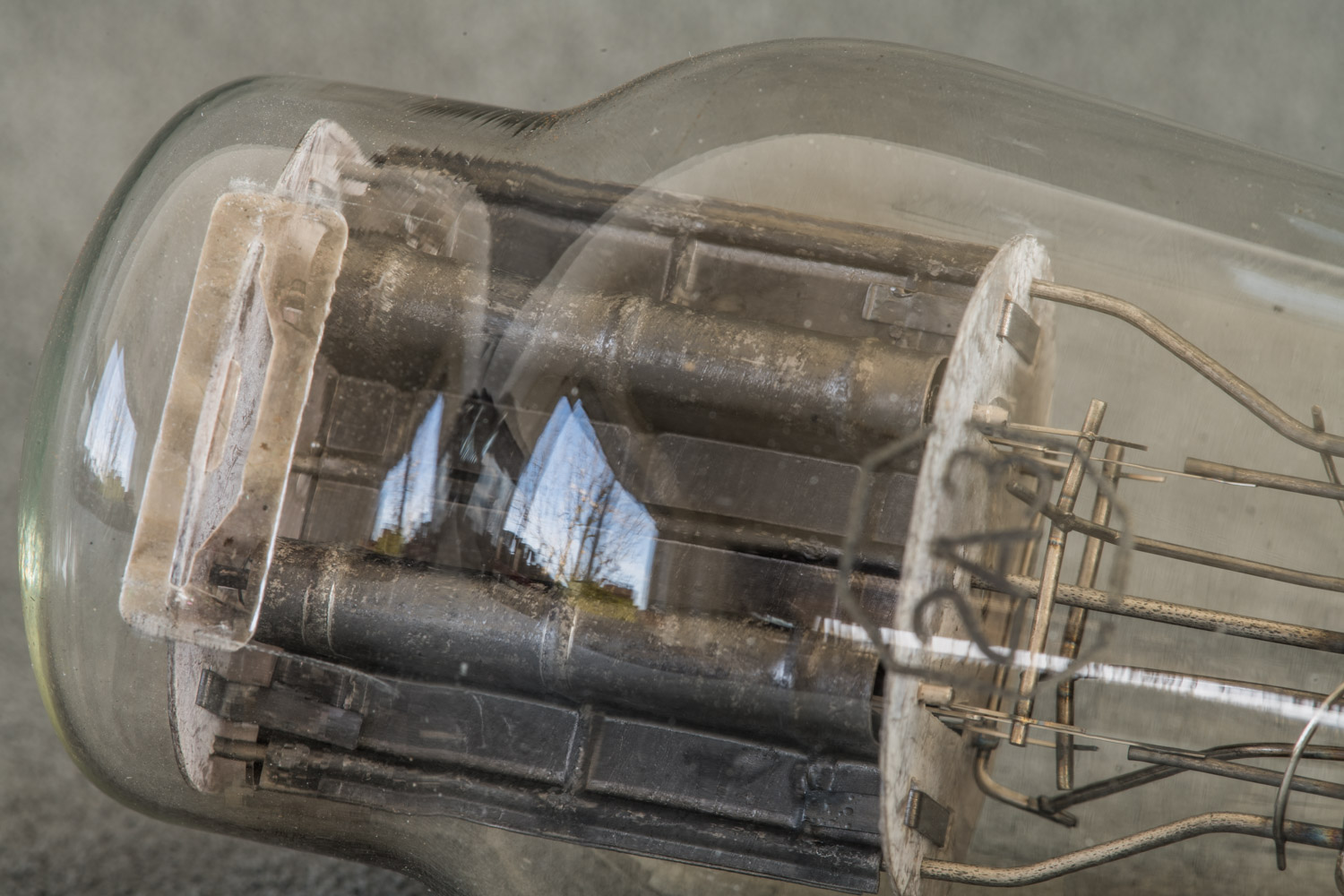

  大约是今年春天，有位朋友想想我打造一台Brook 12A胆机，经过多次沟通协商后，确认了打造方案：双声道合并式而非早期单声道结构，推动管6J5GT改为6SN7，因为客户手头有几款进口6SN7正好派上用场，6SN7本身就相当于2只6J5GT。功率管使用客户收藏的RCA双屏2A3，其他元件全部由我来安排。

  电路结构并不复杂，只是我比较执着，喜欢弄清楚细节，对于元件取值问个为什么这样，为什么那样，绝不会“照搬制作，出声就可”。而且有一点，我有点近视又不爱戴眼镜，又好面子。平时走路就只能低着头，因为抬头正视前面，遇见熟人不打招呼显得自己没礼貌，打招呼吧，只能走近了才知道是谁。低头走路就会用耳朵留意，听到说话打招呼的声音，基本就可以从声音判断出来是谁。还有在公园溜圈，倒走的时候基本不会扭头看路的情况，就算是快速倒走，凭路沿就可以观察路是直的还是拐弯儿，凭声音就能知道“前面”也就是自身的后面是否有障碍~当然偶尔也碰到过在路上一声不响、一动不动看手机的人，一般人走路都会发出声响的，就凭这一点倒走几圈基本没有问题~由此还吸引了几位路友像我这样倒走。这一点不仅说明我是一个细心之人，也是一个听觉灵敏度还可以的人，所以我做的胆机只要时间允许，基本都会反复对比试听多次。这部Brook 12A，我陆陆续续制作、调试、修改，用了大半年时间（前些时候刚刚交货）。一是出于客户对我的信任，还有RCA 2A3管子的珍贵，我绝不会随便制作了事。

  打造Brook 12A的几个重点：

  原机本是单声道版，采用了反向自动偏置电路（Back-Biasing），如果改为双声道合并，也需要采用双单声道设计，也就是必须是两套完整的电源设计，否则“地”回路不好处理。

  原机推动级是负载电感方式，这种形式在早期变压器材料、工艺的条件下，是一种折中、友好的方式。或许是沃尔什的谨慎，推动级并没有像同时期的麦景图那样，采用双线并绕方式的推动牛。Nothing is all good or all bad（凡事无绝对，有利亦有弊）。又或许屏极负载电感带来的优点是，因为高达300H多负载电感，在低频和动态上远胜过双线并绕的推动牛，这也是布鲁克放大器的设计灵魂~并非负载电感是灵魂。我在实际制作调试的时候，也曾经用过几种特制的推动牛与之搭配，最后还是保留了客户意愿，依然使用负载电感推动级，只是耦合电容加大到1μF（原机为两个0.1μF并联，Klipsch 12A-K1版为0.5μF），这使得输出8欧姆端在低端20Hz时依然可以获得不失真近10W的功率输出！这一点也是保罗·W·克利普什（PWK）喜欢布鲁克放大器的原因之一。

  这个负载电感的制作，也绝非简单。按照普通方式制作这个350H的电感，高频衰减厉害，只能依靠反馈来解决频宽问题。我喜欢整个放大器在“裸奔”也就是无任何负反馈的状态下，能有最好的指标才可以，而不是靠反馈等获得多么高的指标。

  重要的一点：原机那个年代，有一点交流声似乎并不很重要。对于要求较高的现代，这个似乎也可以与时俱进，残留噪音可以做到更小。原机功率管灯丝采用灯丝绕组中心抽头接地的方式。经过实验，有较大的残留噪音，因为每个2A3的灯丝不可能绝对平衡。电压放大、屏阴倒相级灯丝需要抬高电位，推动管则通过两个平衡电阻接地，比灯丝一端直接接地略好一点。直热管2A3灯丝独立出来，由单独变压器供电（双声道独立分开），加之做好双重屏蔽措施，配合灯丝平衡电位调整，全部交流灯丝，最终残留小于0.3mV/8欧姆，就算小书房来用，也不会感觉到明显交流声。

  原机第一级电压放大级阴极电阻=4.7k+130=4830Ω，此时阴极电压大约为8.5V，屏流=8.5/4830≈1.76mA。这个状态比较适合Brook 12A配套前级的输出电压幅度，也就是说这部12A放大器属于低电平放大，这样有利于信噪比和其他指标。但并不适合现代我们的应用环境，而且我不喜欢6SN7工作在偏压8.5V/1.76mA这样的状态。我这里改变阴极电阻4.7k为2.26k，此时阴极电压为5.2V，屏流为5.2/2.26+130≈2.18mA，此状态有利于听感。6SN7这个管子大家都非常熟悉，很常用的型号，电路工作状态自然了解。

  经过多次对比试听，2.26k的阴极电阻对听感的改善还是有帮助的，接下来屏阴分相级的阴极电阻也改为了2.26k。此时两级总的屏流有所增加，屏压会有所降低，但是不影响电路输出电压摆幅，失真还有所减小。我使用了较小的负反馈，这样整机增益有一定提高，在满功率输出时，输入电压为0.25V，由原来的纯后级模式变为合并机，加上音量电位器，完全可以省略前级，直接驳接大多数音源直接使用。

  关于电路第一、二级间的R6=24k、C8=0.001μF（对应于Klipschorn版本的12A-K1电路中的R29、C29）的作用，这应该是低通滤波(low-pass filter)。根据公式计算：

Cutoff Frequency fc=1/2πfRC≈6.63kHz

  也就是这一RC网络对6.63kHz以上的信号平滑的衰减，这在早期那个时代比较常用的方式。用于消除高频嘶嘶声或动态失真，消除唱片表面嘶嘶声，确保人声和主要音乐信号的清晰度。对于现代音源环境，这个完全可以取消，包括功率输出级屏-阴极之间的C16、C17（对应于Klipschorn版本的12A-K1电路中的C71、C81）都可以取消。

  关于屏阴分割倒相（plate-cathode phase inverter）电路，也称作阴极跟随（cathodyne）倒相或分负载倒相（split load phase inverter）电路，理论上屏极、阴极电阻相等，输出正、负对称信号，用以推挽功放电路。由于屏极、阴极特性不同，且本级增益约等于1，一般不能直接推动功率输出级。所以Brook 12A增加了独立的6J5GT推动级。关于屏阴分相电路的阴极电阻，有人改为31k（原机为33k），我在实际调试中使用原机参数33k，发现在10W输出功率内基本是对称的信号输出，这或许跟管子、元件参数有关，无论如何需要以实际调试为准，确保正负信号对称。

  屏阴分割倒相（plate-cathode phase inverter）电路，理论上性能没有长尾倒相（Long Tailed Pair）电路性能好且有一定的电压增益。有人说这个电路，用同样数量的管子，完全可以改为性能更好的SRPP+长尾倒相电路，以获得更好的性能。无暇不成珠，每一颗天然的珍珠都是不一样的。Brook 12A就是布鲁克，保留其固有的特性也值得。

  关于推动管，原机为两只6J5GT单三极管，我改为一只6SN7代替，无论从管子参数和实际上机调试试听，与使用6J5GT基本相同。假如您有古典情结，也不仿就使用单三极管来仿制，无关大碍。

  2A3推挽输出级，属于自动调整的固定偏压模式，也就是反向偏置（Back-Biasing），这是一种经济有效的偏压方法。“地”回路中串联电阻R17=700Ω，既充当平滑滤波，也是电流取样电阻，其上产生的电压约67V，是由单声道全部电流产生的压降，67/700≈95.7mA，也就是2A3输出级平均每个管子屏流为45mA。总电流所产生的这个67V电压经过电容滤波后连接到2A3栅极，这样输出级应该算是固定偏置。但是由于屏流变化会导致“栅偏压”变化，这也就产生自给偏压的效果，如此就是一个自动+固偏模式~也就是反向偏置（Back-Biasing）。

  这种电路虽然简单，也需要注意：平滑滤波电容C3=40μF不能随意加大，否则会增加开机充电时间，导致开机瞬间2A3因为没有负压而屏流较大~同样普通的固偏方式也需要注意这个问题，否则开机瞬间的大电流会促使功率管老化甚至损坏，这个需要引起重视，不然客户使用中经常烧管子，您可能都不知道是怎么回事。

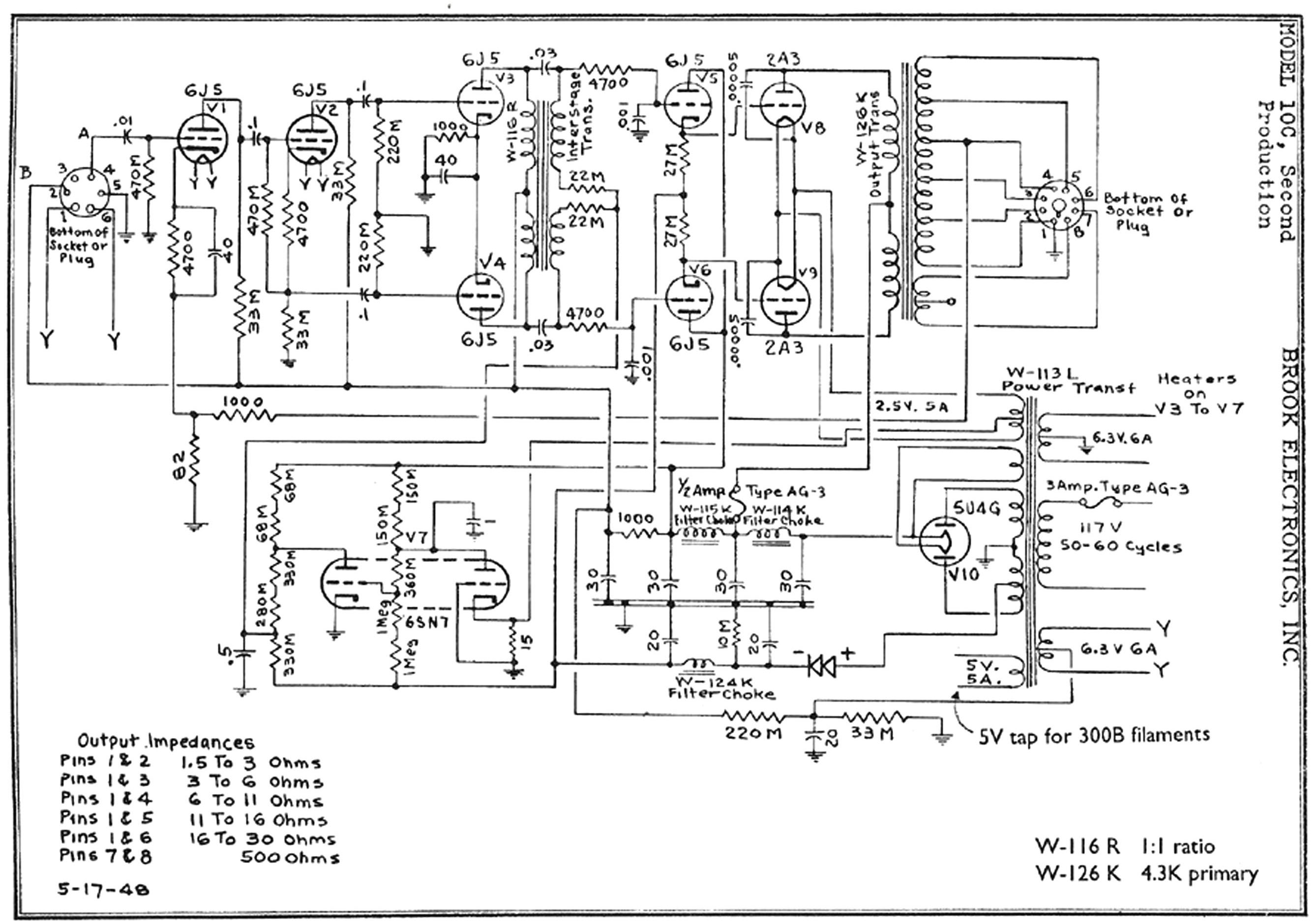

  才智过人（great mind）的沃尔什（Walsh）先生同时期还推出了自动偏置（也称滑动偏置Sliding Bias）的Brook 10C放大器，不仅使用了推动变压器（经过拆解，并非双线并绕的，可见沃尔什先生之谨慎），还采用6J5GT阴极推动2A3，输出功率达到了30W：

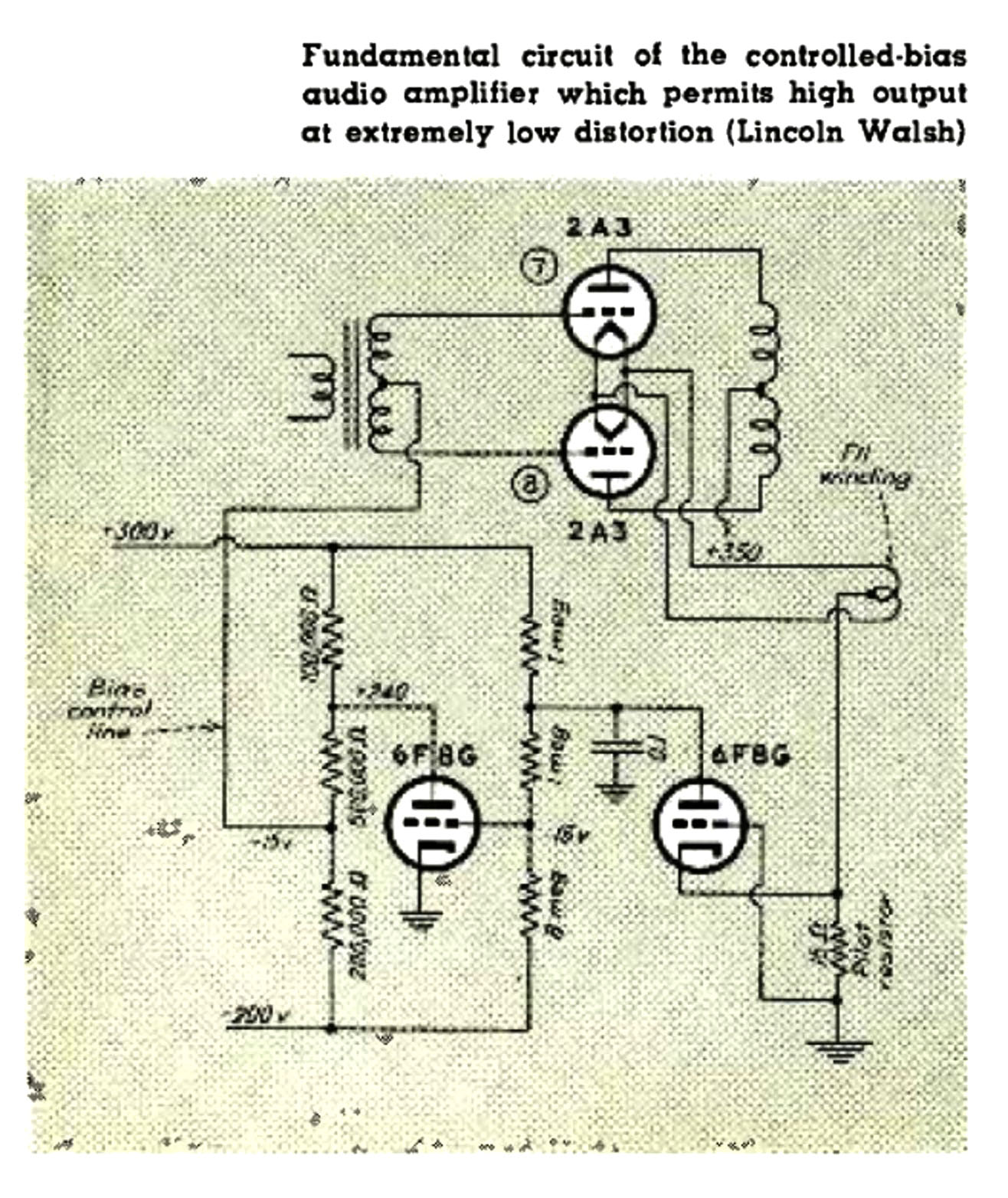

  沃尔什（Walsh）先生于1940.12月在《ELECTRONICS》杂志上披露了这种自动偏压电路，他当时可能就职于一家线圈公司Magnetic Winding Co。

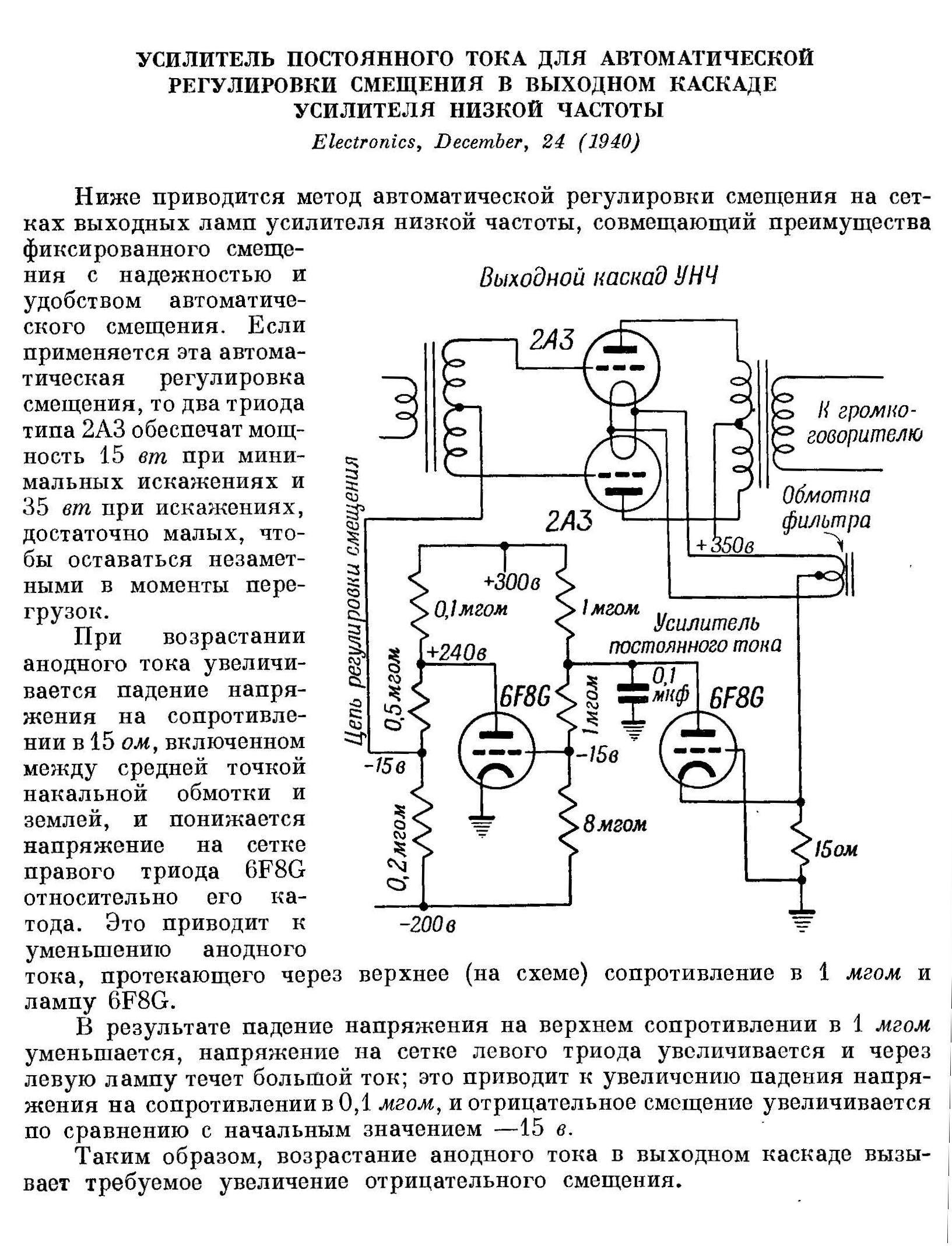

  非常奇妙的是，前苏联的杂志也于1940.12月也同时刊登了相同的电路，仔细看结构包括元件值都相同。只能说佩服当时科技已经很发达了。

  按照沃尔什（Walsh）先生说法，这种偏置电路首先解决了固偏电路调整偏压的弊端和麻烦，令放大器牢固可靠的运行。另外这种滑动偏置可以改变大信号状态下的推挽输出特性，从A类转变为AB类，让大信号是输出功率提高。可能也正是这种“滑动”状态，令听感上变得不满意，以至于后来人们对Brook 10C的不满，直到今天，很多人也并不接受。

  我自己也曾经对自动固偏电路做了很多尝试，用现代电子元件，PCB版做了一些，主要目的就是为了解决固偏的麻烦，但最终也是以失败而告终，大信号带来的交调失真无法解决~这个几年前我已经谈到过。

  接下来敲黑板，聊聊Brook12A放大器的重点：关于布鲁克的“瞬态峰值”（transient peak）技术，可能很多人不以为然，认为这只是沃尔什（Walsh）的一种宣传用词，而且在电路也找不到哪个元件就是瞬态峰值（transient peak）技术。原文说：瞬态峰值（transient peak）技术，使其能够处理远超 10 瓦额定功率的瞬时功率峰值，同时将失真度保持在制造商规定的恒定功率输出标准范围内。瞬态峰值（transient peak）并非指某个元件、部分电路，这是一个整体设计理念（我前文所说的胆机的设计灵魂），是整个电路的调教技术。首先一点，Klipsch音箱的开发者克利普什（PWK）就喜欢并且推荐用Brook 12A来推，其根本就是这个问题。如今的我们都知道，论输出功率，胆机远比石机小，论失真，胆机也无法与石机比。那么为什么就喜欢听胆机呢？我前面文章也有提到过，我做的3.5W的2A3单端，与一位DIY烧友制作的845单端，一起来对比试听，推动的还是B&W的老款801，在场的几位（包括DIY 845单端的机主）一致认为2A3的实际推力胜过845单端。可能很多人都不跟我一般见识，只认为我“吹吹牛”，我倒是希望你能真的在现场或者有机会来听听。我们平时静下来聆听好音乐的时候并不需要太大功率，有2-3W就够了，只是，音乐信号并非连续的测试信号，小信号输出3W，大信号来了瞬时输出8-9W以上，那么就会显得放大器的动态充足。我做的845单管单端，胜过某些845并管单端，这也是不争的事实，很多年前发烧友都有共识。

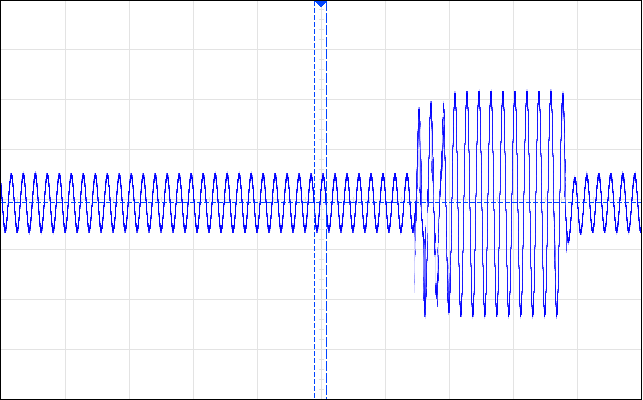

  这是我测试瞬时输出大信号的测试波形，从幅度上可以看出来，2A3放大电路的大小信号幅度调制比大约为4倍多，瞬时大信号输出完美，基本可以确认动态余量足够，这样的放大器听起来会鲜活很多，正常聆听音量不需要很大，但是大信号来了就会完美的出来，这样的胆机听很久也不会出现“听觉疲劳（listening fatigue）”。通过这种瞬态波形也完全可以了解整机的瞬态特性，互调特性，包括反馈特性。Mastery Beyond the Tool（工具只是载体，认知才是关键）

  如今的功放增加了一项指标：动态余量（Dynamic headroom），不知道你是否有留意到。这个指标与布鲁克的瞬态峰值”（transient peak）是一个概念，只是现在给予量化了，比如动态余量=3dB，那么说明这个放大器可以瞬时输出一倍于标称功率，比如标称功率为10W，其动态余量为3dB，那么就可以瞬时可测得输出20W的功率，并且，失真指标相差不多。有些放大器标称动态余量比较大，但如果这是为了指标大而大，这就失去了动态余量的意义（失真或听感恶化）。有很多听友就很讨厌这样的放大器，就认为动态余量（Dynamic headroom）越大的放大器听感越差~实则不然。《道德经》：天下皆知美之为美，斯恶已。皆知善之为善，斯不善已。

  所以说，我喜欢自然而然能达到的最好的境界，而不是刻意而为来达到的最大值。为无为，而无不治。中医理念是，头痛了是什么引起的，找到根源合理调治。西医则是头痛医头，止疼片、去痛片甚至抗生素上去果然症状很快减轻，但是头痛的根源还在，日后难免还有头痛。胆机电路也是一样，比如频宽不够，那么就要找出问题出在哪里解决那里，而不是加反馈轻松解决。

  古人认为：驴肉、马肉都可以吃，但骡子肉不能吃。为啥？骡子可是驴、马相交的结晶啊。古人没有今人“科学”，不知道具体原因，但是却能观察总结经验，年月日甚至时都是古人用“规律”（也就是今天的大数据）总结生成的。现代人认为这些老话都是迷信，管它什么肉呢，便宜就行，能吃就行，又吃不死。还有一句老话：桃养人，杏伤人，李子树下埋死人，你知道这其中的道理吗？你会在意吗？

  扯远了，接着聊Brook 12A，下面贴出来简单测试结果，在开环状态下测得整机频宽、相位曲线如下：

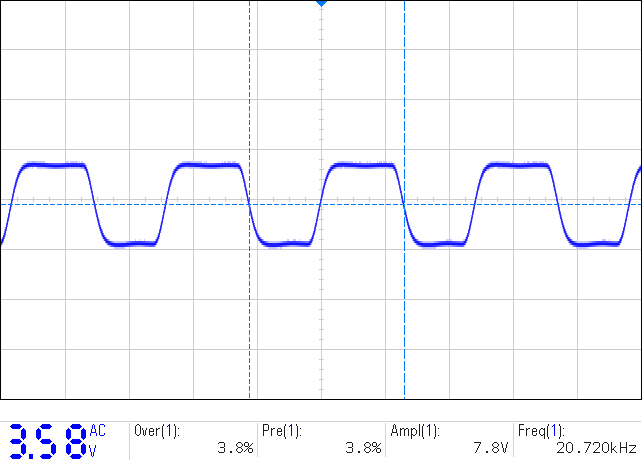

  方波特性：

  FFT谐波分析：

  看待一件事，站在不同位置、不同角度会有相差很多的看法，比如说，比我岁数大的会称呼我小左，岁数小的则喊我老左。我还是我，但会有不同的标签，这很正常。我喜欢动手，喜欢实操，喜欢有根有据，喜欢有据可查。无论对待电路或是生活，我喜欢观察、倾听、分辨细节，不会只看事务表面现象，比如平时喝水，往杯子里倒水的时候，不用去看，只听声音就能知道杯子里的水加到什么位置，加满与否，这是个人习惯，至于你怎么看那不是你的事情。

  好了今天先到这里，这里给大家一个问题，欢迎大家在下面留言交流：请大家说说，Brook 12A电路中推动的阴极电阻上并联的电容C5的作用，用与不用对电路有什么帮助？期待您的留言交流。

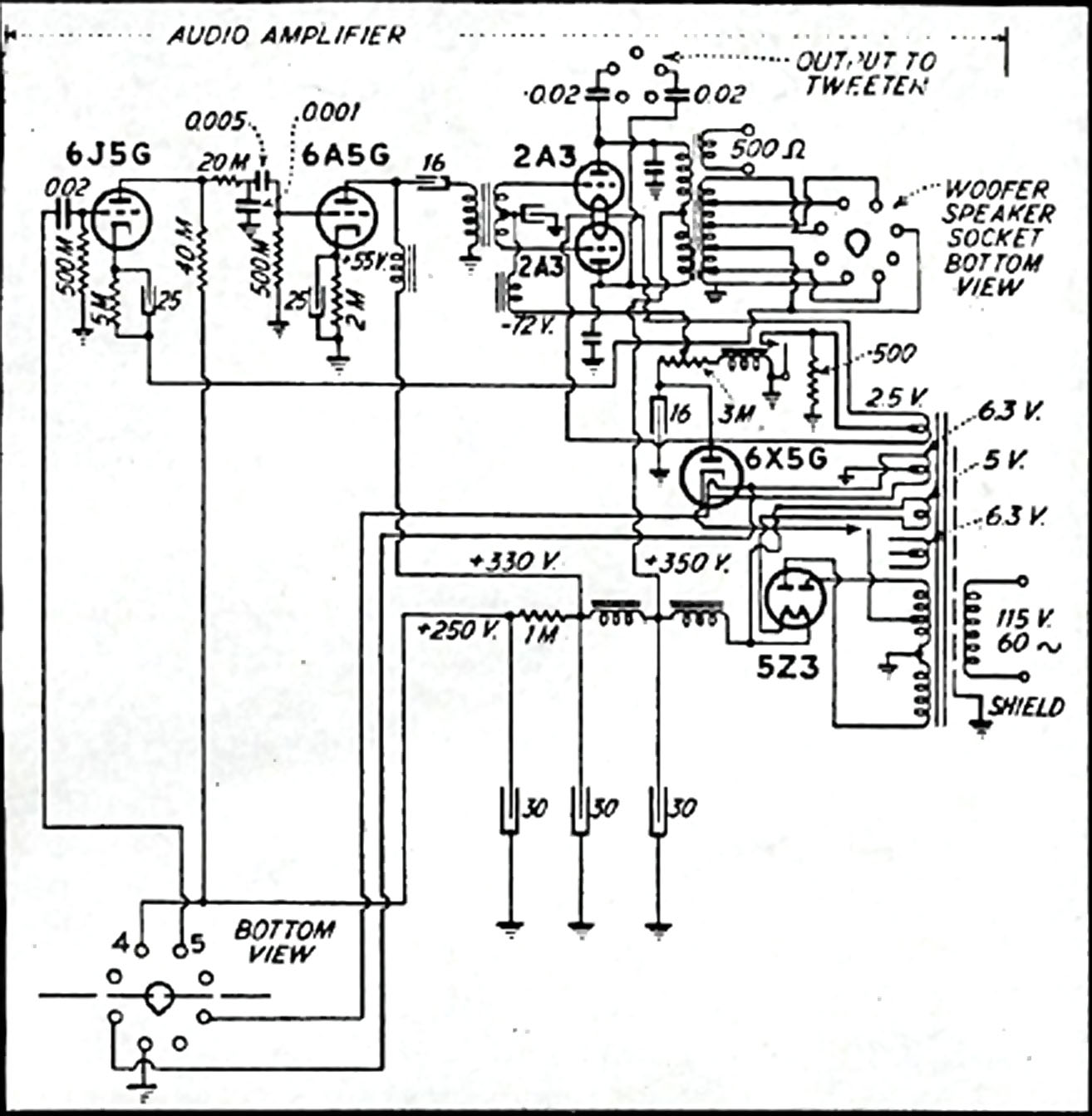

对了还有，大家留意一下文章第一图，也就是Brook最早的放大器电路，6J5GT+6A5G单端推2A3推挽电路，这里推动管是6A5G，此管类似直热管6A3、6B4G，但又有别。因为6A5G的阴极是在直热灯丝外加阴极套管，然后连接到灯丝的中心点在引出作为阴极。这是一个“跨界”三极管，有别于旁热管，也不是纯粹直热管，优点是交流声非常低，缺点是制作非常困难，以至于很多电子管厂都不能制作，只能从Sylvania拿货然后贴牌。下一期我将给大家详细介绍这只管，以及最早的单、双屏甚至3屏的2A3及其相关的6B4G、6A3等详细信息。
